Der Windsensor misst aktuelle Windgeschwindigkeiten und ist zur Prävention bei Bühnenaufbauten (Fliegende Bauten), und bei Performances im Freien geeignet.   The wind sensor detects actual wind speeds and can be used for saftey measures at open air performances, fire and water shows and similar applications.

Weitere technische Information erhalten Sie bei den einzelnen Produkten.
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN 		  For further information refer to the respective product descriptions.
Find technical product manuals at: MANUALS

WS-OH / WS-MH

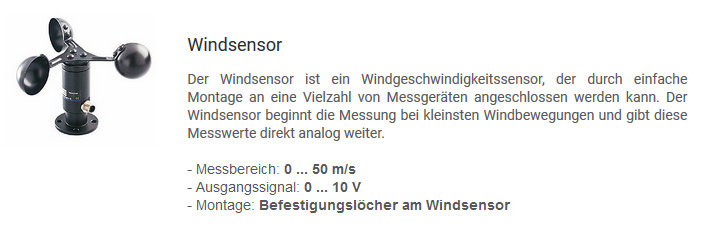

[Wind Sensor]
Der Wind-Sensor misst aktuelle Windgeschwindigkeiten von 0 (Windstärke 0) bis 50m/sec (Windstärke 7). Da bei darüber hinaus gehenden Windstärken ein Open Air Betrieb ohnehin nicht möglich ist, ist der WS-OH bestens geeignet, um die Umgebungsbedingungen bei solchen Events zu verfolgen.

Über die 0...10V Schnittstelle kann eine stufenlose Erfassung erfolgen. Mit einen DMX Mutiplexer 3112A-H lässt sich das Ausgangssignal auch in ein DMX512 Format konvertieren und zu automatischen Steuerungszwecken benutzen.

Der WS-OH ist für feste Montage vorgesehen und lässt sich am Gerätefuss verschrauben. Für den Einsatz in Mittel- und nordeuropäischen Breiten ist das Gerät auch als Type WS-MH mit einer integrierten automatischen Heizung versehen, und somit auch bei Frost und Schnee durchgehend einsetzbar.
    WINDSENSOR WS-OH
  • Kontaktlose, magnetische Erfassung
  • Geschirmtes, robustes Gehäuse
  • Korrosionsbeständig
  • Schnittstelle: 0...+10V DC
  • Windgeschwindigkeit: 0...50m/s
  • Genauigkeit: +/-0,5m/s (<5m/s)
  • Arbeitstemperatur: 5...85°C
  • Feuchte: 0...95% (nicht kondensierend)
  • Speisung: 15...24V DC
    WINDSENSOR WS-MH
  • Kontaktlose, magnetische Erfassung
  • Geschirmtes, robustes Gehäuse
  • Korrosionsbeständig
  • Schnittstelle: 0...+10V DC
  • Windgeschwindigkeit: 0...50m/s
  • Genauigkeit: +/-0,5m/s (<5m/s)
  • Arbeitstemperatur: -40...+85°C
  • Feuchte: 0...95% (nicht kondensierend)
  • Eingebaute Heizung, automatisch (PTC)
  • Speisung Heizung: 24V DC, typ. 10W, <50W
  • Speisung Elektronik: 15...24V DC



The wind sensor is able to measure actual wind speeds from 0m/s (Beaufort 0) up to 50m/s Beaufort 7). Since open air action is not to be performs at wind speeds over 50m/s, the wind sensor WS-OH is the optimum tool to monitor current weather conditions on site.

The analog output voltage 0...10V allows precise measurements and take action as soon as preset thresholds are exceeded. To convert the analog control voltage in DMX512 format, use a DMX multiplexer 3112A-H.

The WS-OH is intended for permanent installation. Using a wind sensor in mid and north european regions may require some integrated heating to allow operation in snowy and icy conditions. The otherwise identical model WS-MH features additional integrated automatic heating to allow operation also under severe weather conditions.

    WIND SENSOR WS-OH
  • Contactless magnetic sensors
  • Shielded, robust housing
  • Corrosion proof
  • Output voltage: 0...+10V DC
  • Wind speed: 0...50m/s
  • Accuracy: +/-0,5m/s (<5m/s)
  • Working temperature: 5...85°C
  • Humidity: 0...95% (non condensing)
  • Power supply: 15...24V DC
    WIND SENSOR WS-MH
  • Contactless magnetic sensors
  • Shielded, robust housing
  • Corrosion proof
  • Output voltage: 0...+10V DC
  • Wind speed: 0...50m/s
  • Accuracy: +/-0,5m/s (<5m/s)
  • Working temperature: -40...+85°C
  • Humidity: 0...95% (non condensing)
  • Integrated heating, automatic (PTC)
  • Power supply heater: 24V DC, typ. 10W, <50W
  • Power supply electronics: 15...24V DC

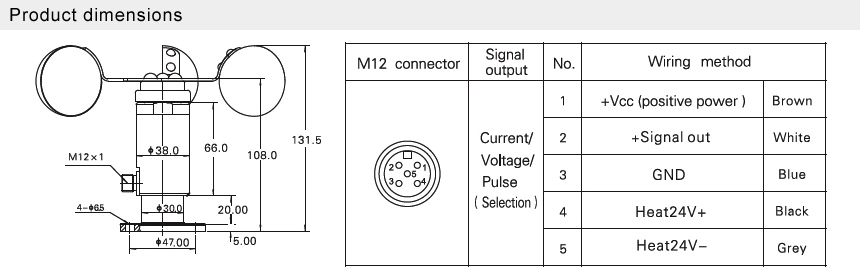

ABMESSUNGEN



Stecker und Anschlussleitung ist im Lieferumgang enthalten
Connector and cable comprised with delivery

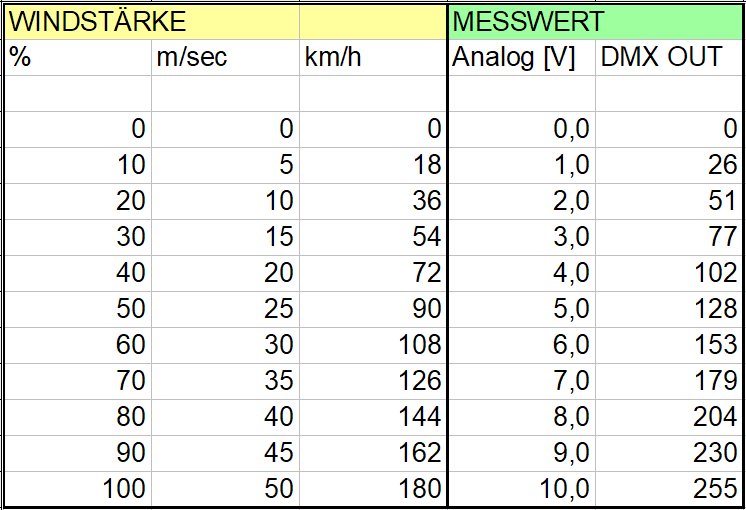

WINDTABELLE / wind table



Den Zusammenhang zwischen Windgeschwindigkeit und typischem Ausgangssignal zeigt die Tabelle.
Doe DMX werte gelten bei einem nachgeschalteten Multiplexer 3112A-H
The table shows the typical output signal in relation to the wind speed.
DMX values are given for the signal converted by a DMX multiplexer 3112A-H
