SOUNDLIGHT 3316R-EP

DMX SOLID STATE RELAISKARTEN

Jeder kennt das: ein mechanischer Schalter macht nicht nur ein mechanisches "klack", sondern auch ein elektrisches "knack". Das liegt an zwei Ursachen: erstens kann sich zwischen den Kontakten beim Schalten ein kleiner Lichtbogen ausbilden (und das sind die gefürchtetsten Störungen überhaupt), und zweitens ist der Schaltzeitpunkt rein zufällig: er kann im Spannungsnulldurchgang liegen, aber genauso auch beim Scheitelwert der Netzspannung (und das sind bei 230V eben gute 325V). Dann fließt im Schaltaugenblick natürlich sofort der maximal mögliche Strom; der Übergang von Null auf den Höchstwert ist somit auch die maximale Stromanstiegsgeschwindigkeit und damit eben auch die größte elektrische Störquelle, die man sich denken kann. Die vorhin besprochene Funkenbildung kommt dann gegebenenfalls noch hinzu!
Wie also kann man die Schaltstörungen beseitigen? Am einfachsten natürlich, indem man exakt im Nullpunkt der Wechselspannung schaltet. Dann erfolgt der Stromanstieg mit der normalen Anstiegsgeschwindigkeit der Netzspannung, als Folge gibt es keinen Schaltknack, keine übermässige Beanspruchung der Versorgung und des Verbrauchers, und natürlich auch nicht des Schalters. Die Folge davon ist unter anderem auch, dass Glühlampen viel länger leben, weil der Einschaltstress (die hohe, auch mechanische Belastung des Glühfadens beim Einschalten) wegfällt. Sie kennen das: eine Glühlampe geht ja meist beim Einschalten kaputt... Unsere Solid State Relais sind Halbleiterrelais, die eine elektronische Nullspannungsauswertung enthalten und somit immer im idealen Zeitpunkt schalten.
You know this: a machanical contact not only generates a mechanical "click", but also a electrical "buzz". There are two reasons for this: first, between the two electrical contacts a small arc may be produced - resulting in interference with voltage, current and radio, and second, the moment of contact closure is random: it could happen at zero voltage crossing (no current with resistive loads) or at peak voltage (maximum current with resistive loads) or anywhere in between. Eventuall, arc generation must be added - a scenario of noise and disturbance.
In order to avoid this trouble, switching at or near zero ac voltage crossing seems to be one of the best solutions. Current will the rise slowly and synchronously in respect to AC voltage, no noise or sparks will be generated. The lifetime of incandescent lamps will be increased, since slower current rise generates less mechanical stress to the filament. You know this: many light bulbs suddenly die when switching on... Our solid state relays are semiconductor based relays containing a zero voltage detector to determine the optimum trigger moment und thus provide silent, noise-free and reliable switching.

Weitere technische Information erhalten Sie bei den einzelnen Produkten.
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN Click the individual products for more information.
For technical manuals pls see: MANUALS

3316R-EP

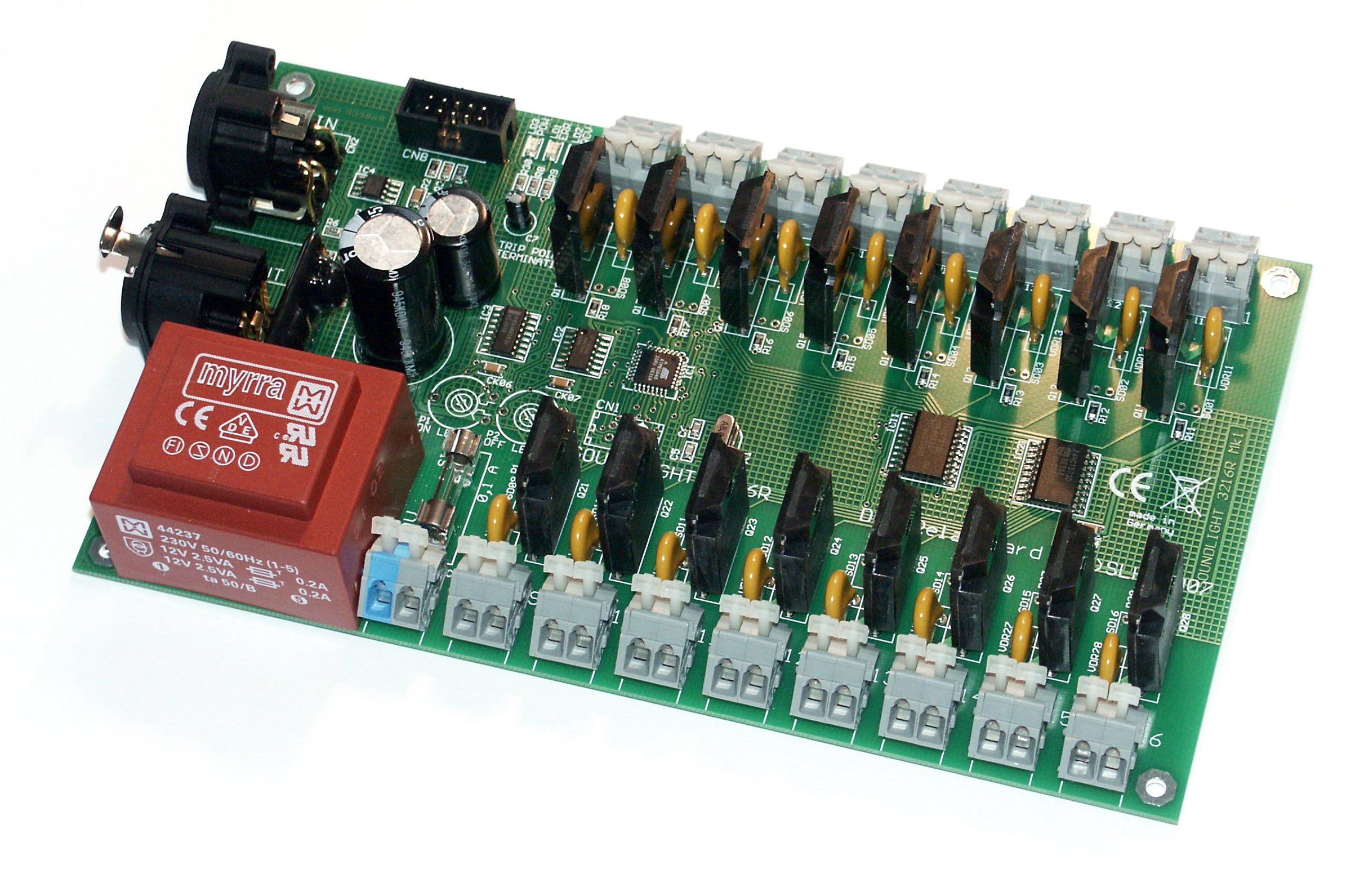

Bild: SSR Relaiskarte 3316R-EP	ERSATZTYPE/REPLACEMENT: 3308R-H Sie müssen viele Kanäle schalten? Sie wollen Verbraucher knackfrei schalten? Dann ist diese Schaltkarte möglicherweise die Lösung Ihrer Probleme. Mit nullspannungsgesteuerten und opto-gekoppelten Solid- State-Halbleiterrelais schaltet diese Karte insgesamt 16 Verbraucher in beliebiger Kombination. Diese kompakte Karte ist mit einem eigenen Netzteil ausgestattet, kann also selbst ebenfalls unmittelbar an Netzspannung 230V betrieben werden. Die Ausgangsstufen können bis zu jeweils 500W bei 230V schalten und sind zudem jeweils mit einem Varistor gegen Überspannung geschützt. Somit sind auch induktive Lasten (Trafo-Lampen wie z.B. Pinspots etc., Neon-Trafos, Schütze) sehr einfach zu bedienen. Die Ansteuerung der Karte erfolgt über die ebenfalls bereits auf der Karte vorhandenen DMX-Buchsen, die gemäß USITT DMX-512 und DIN 56930-2 mit 5-poligen XLR-Buchsen bestückt sind. Das spart bei der Montage zusätzliche Kosten, da Sie keine XLR-Buchsen kaufen und verkabeln müssen. Die Adresseinstellung erfolgt per Dezimal-Codierschalter über ein abnehmbares Schalterboard mit Signalisierung. Die Karte kann per Jumper wahlweise auf Betrieb mit oder ohne Konfigurationskanal eingestellt werden: im ersten Falle lässt sich das Schaltverhalten über einen DMX-Kanal fernbedienen, im zweiten Modus arbeitet die Karte lediglich als 16-Kanal Schaltkarte. WICHTIGER HINWEIS Diese Karte ist lediglich zum Schalten von Wechselspannung im Bereich von 110-230V geeignet! Die 3316R-EP ist mit 16 Ausgängen bestückt! DMX SSR RELAISKARTE 16-Kanal 8-Kanal DMX512/1990, DMX512-A, ANSI E1-20 DMX RDM DMX RDM V1.0 kompatibel integrierte Spannungs- und Temperaturüberwachung 4 DMX Personalities: Einzelkanalmodus, Bit-Modus, Leitermodus (VU-Meter) 16 Ausgänge max. 230V max. 500W Speisung: 230V AC, ca. 3W Abmessungen: 195mm x 112mm	You need to control multiple channels? You need silent AC switching? The the 3316R-EP may be the solution to all of your problems. Zero-voltage controlled and optically isolated solid state triac switches control 16 outputs and are capable to switch loads up to 240VAC @ 500W per output. The 3316R-EP is thus also best suited to drive incandescent lamps, AC relays, , solenoids and similar applications. The compact module is powered from 230VAC. To drive inductive loads, the decoder features built-in freewheeling diodes. Control is via DMX152 or DMX RDM, and the 3308R-EP can be configured using any compatible industry standard RDM controller. The 3316R-EP comes complete with DMX start address board 3000P, which can be used for start address, personality and DMX HOLD mode configuration. The 3308R-EP consists of 4 DMX personalities (modes of operation): single channel mode, bit mode, switching hysteresis, and ladder mode (VU-meter simulation). IMPORTANT NOTICE This decoder can only drive AC loads, load voltage range is 110...240VAC. Maximum load is 500W. The 3316R-EP is fitted with 16 outputs! DMX SOLID STATE RELAY 3316R-EP 8-channel USITT DMX512/1990, DMX DIN56930-2, ANSI E1-11 DMX512-A, ANSI E1-20 DMX RDM 16 outputs max. 240VAC max. 500W DMX RDM V1.0 compatible Integrated voltage and temperature sensors 4 DMX personalities: single channel mode, bit mode, ladder mode Power supply: 230V AC, approx. 3W Dimensions: pcb 195mm x 112mm

	Die 3316R-EP kommt als Einbaukarte komplett mit einem Startadressboard 3000P. Ein Betrieb mit anderen Startadressboards (z.B. LED-Startadressboard 3003P, LCD-Startadressboard 3005P oder COG-Startadressboard 3006P) ist möglich, wenn man bei diesen die Adressrückmeldung ausschaltet ("Standard/non-RDM Mode").	The 3316R-EP comes complete with start address board 3000P. The 3316R-EP can alternatively be operated with a LED start address board 3003P, a LCD start address board 3005P or a COG start address board 3006P, provided that the address readout function is disabled ("Standard / non-RDM Mode").

HISTORY 3316R-EP

Unsere Produkte werden laufend weiterentwickelt. So kommen fortlaufend neue Möglichkeiten hinzu, und neue RDM-Kommandos und Features werden, sobald diese öffentlich verfügbar sind, hinzugefügt.

RELEASE-DATUM	VERSION	RDM VERSION	FEATURES
090903	Mk2.1	- - -	Schaltschwellen 25/75% berichtigt Konfiguration auf Adresse 710 neu hinzu: 710: default (Rückstellen) 710 +1: Schaltschwelle 1% statt 50% 710 +2: Leiter Pünktchen statt Balken 710 +4: DMX Mitteln statt direkt Werte können kombiniert werden
100813	Mk2.2	RDM 2.2	RDM Empfang hat keinen Einfluss mehr auf Timeout, Queued_Msgs hinzu
100823	Mk2.3	RDM 2.3	Längenfehler bei DMX_HOLD berichtigt
120220	Mk2.3	RDM 3.0	E1-37 final Version
120606	Mk3.3	RDM 3.7	Factory Defaults neu hinzu

		Die Solid State Relaiskarte ist mit mehreren DMX Personalities ausgestattet und kann im Einzelkanal-Modus, im Bit-Modus (Ausgänge schalten auf jeweils ein Bit im Datenwort) oder im VU-Meter-Modus (Ausgänge schalten sukzessive zu) betrieben werden.
		Nützlich bei Schaltschrank-Anwendungen: Die Versorgungsspannung und die Betriebstemperatur lassen sich jederzeit über DMX RDM auslesen. Daneben lassen sich Betriebsstunden und Gerätestarts anzeigen. (aufgenommen mit Enttec RDM Controller)
